1060 aliuminio lakštas
1060 Aliuminio lakštas

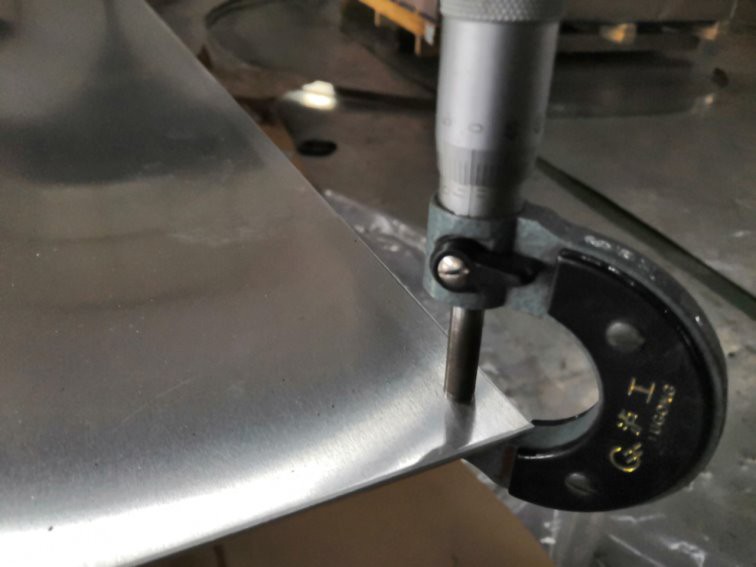

Lydinio 1060 aliuminio kiekis yra ne mažesnis kaip 99,6 proc. ir yra sudarytas iš gryno aliuminio su nedideliu kiekiu vario, kad būtų užtikrintos puikios formavimo savybės, didelis atsparumas korozijai, geras suvirinamumas ir elektrinis laidumas.
1060 aliuminio lakštai, kaip ir 1050 aliuminio lakštai, yra plačiai naudojami gaminiuose, kuriems taikomi mažo stiprumo reikalavimai, pavyzdžiui, cheminiuose prietaisuose, lakštinio metalo apdirbimo dalyse, giliai ištrauktuose arba besisukančiuose įgaubtuose konteineriuose, suvirinimo dalyse, šilumokaičiuose, laikrodžių ir disko paviršiuose, vardinėse lentelėse, virtuvės reikmenys, dekoracijos, atšvaitai ir kt.
Aliuminio lakšto 1060 lydinio mechaninės savybės
σb ribinis tempiamasis stipris yra didesnis nei 75 MPa, o sąlyginė takumo riba yra didesnė nei 35 MPa.
1060 aliuminio lakšto terminio apdorojimo procesas
Greitas atkaitinimas: šildymo temperatūra yra 350–410 laipsnių Celsijaus; esant efektyviam medžiagos storiui, laikymo laikas yra tarp 30-120min.; aušinimas ore arba vandenyje.
Atkaitinimas aukštoje temperatūroje: šildymo temperatūra yra 350–500 laipsnių; jei gatavo produkto storis yra ne mažesnis kaip 6 mm, laikymo laikas yra 10–30 min. Jei storis mažesnis nei 6 mm, kaitinkite, kol visos plokštės įkais ir atvės ore.
Atkaitinimas žemoje temperatūroje: šildymo temperatūra yra 150–250 laipsnių Celsijaus; laikymo laikas yra 2~3H; aušinimas ore arba vandenyje.
1060 aliuminio plokštės metalo sudėtis
Al (procentai) | Si (procentais) | Cu (procentais) | Mg (procentais) | Zn (procentais) | Mn (procentais) | Ti (procentai) | V (proc.) | Fe (procentais) |
99.60 | 0.25 | 0.05 | 0.03 | 0.05 | 0.03 | 0.03 | 0.05 | 0.350 |
aliuminio 1060 lakštų lydinio našumo parametras
Lydinio temperamentas | Kietumas | Tankis | Derlumo stiprumas | Tempimo stiprumas |
1060 | / | 2.68 | σ0.2 (MPa) Didesnis arba lygus 35 | σb (MPa) Didesnis arba lygus 75 |
6061 T6 aliuminio lakšto plokštė VS 1060 aliuminio plokštė
| Cheminė sudėtis | 1060 aliuminio lakštai priklauso gryno aliuminio plokštėms, kurių aliuminio kiekis siekia daugiau nei 99,6 proc. Jis turi vidutinį kietumą ir mažą kainą. 6061 t6 aliuminio plokštė priklauso Al-Mg-Si lydiniui, kuris turi tam tikrą silicio ir magnio sudėtį. Jis turi tam tikrą atsparumo dilimui ir atsparumo rūdims laipsnį. Jo stiprumas yra daug didesnis nei 1060 aliuminio lakšto. |
| Kietumas | 1060 kietumas yra vidutinis, kuris gali prisitaikyti prie įprastų apdorojimo sąlygų, tokių kaip lenkimas, o 6061 kietumas yra geresnis, kuris plačiai naudojamas vietose, kuriose keliami dideli kietumo reikalavimai. Įprastas 6061 lydinio aliuminio plokštės storis yra 6-100 mm. Tuo pačiu metu 6061 aliuminio plokštės gali būti termiškai apdorotos. 6061-T6 aliuminio lakštas yra tokio atsparumo, kuris tinka pelėsių ir mašinų gamybos pramonei. |
| Taikymo sritis | 1060 aliuminis yra pagrindinė transformatoriaus apvijų gamybos medžiaga, kuri tiesiogiai veikia transformatoriaus kokybę. Jis taip pat naudojamas kaip teigiamos PS plokštės, terminės CTP plokštės, šviesai jautrių CTP plokščių, UV-CTP plokščių ir kt. Al 1060 lapas taip pat yra pagrindinė aliuminio butelių dangtelio medžiaga vynui, kosmetikai, medicininiams buteliams, gėrimams ir kt. Butelių kamštelių medžiagų apdorojimui keliami aukšti reikalavimai, pvz., plokščia forma ir puikus gilus štampavimas. 6061 t6 aliuminio lakštas, turintis vidutinio stiprumo, tam tikrą atsparumą korozijai ir gerą atsparumą dilimui, yra plačiai naudojamas įvairiose pramonės šakose, tokiose kaip laivų denis, dviratis, pelėsiai, automobilių ratas, šulinio dangtis ir kt. Kviečiame palikti žinutę žemiau ir pasiteirauti, ko jums reikia. |
Siųsti užklausą
